光伏电站大量使用的阵列变压器在并网发电时，始终绕不开一个难题——励磁涌流。
所谓励磁涌流，就是变压器在送电瞬间产生的暂态冲击电流，其引发的电压骤降、保护误动、运维反复折腾，几乎是每个光伏项目都踩过的坑 。
日常每一次合闸冲击都在损耗变压器绝缘寿命，也在经受涌流过大导致送电失败的风险，这些难题导致阵列变无法频繁进行分合闸操作。
当没有光照的时候，阵列变不发电时只能空载运行，累积的损耗触目惊心。
辽宁某钢厂渣场分布式光伏发电项目就面临这个棘手难题。
在建设初期，项目并未考虑励磁涌流问题。
项目建成后，在阵列变升压并网的关键环节，因励磁涌流导致变压器一送就跳闸，光伏并网发电进展受到重大阻碍。
针对这一难题，项目采用国立智能"充磁+相控"解决方案，完美攻克了励磁涌流的技术瓶颈。
现场速览
2026年7月16日，辽宁某项目部对2号、3号两台主变（额定容量20000kVA，高压侧额定电压35kV）分别进行送电投运试验。
首次冲击变压器时，先使用便携式的 SID-3610变压器充消磁仪 进行主动充磁，然后使用SID-3YL涌流抑制器进行相控合闸。
变压器稳定运行一段时间后，进行分闸，后续冲击使用SID-3YL涌流抑制器先进的剩磁算法进行相控合闸。

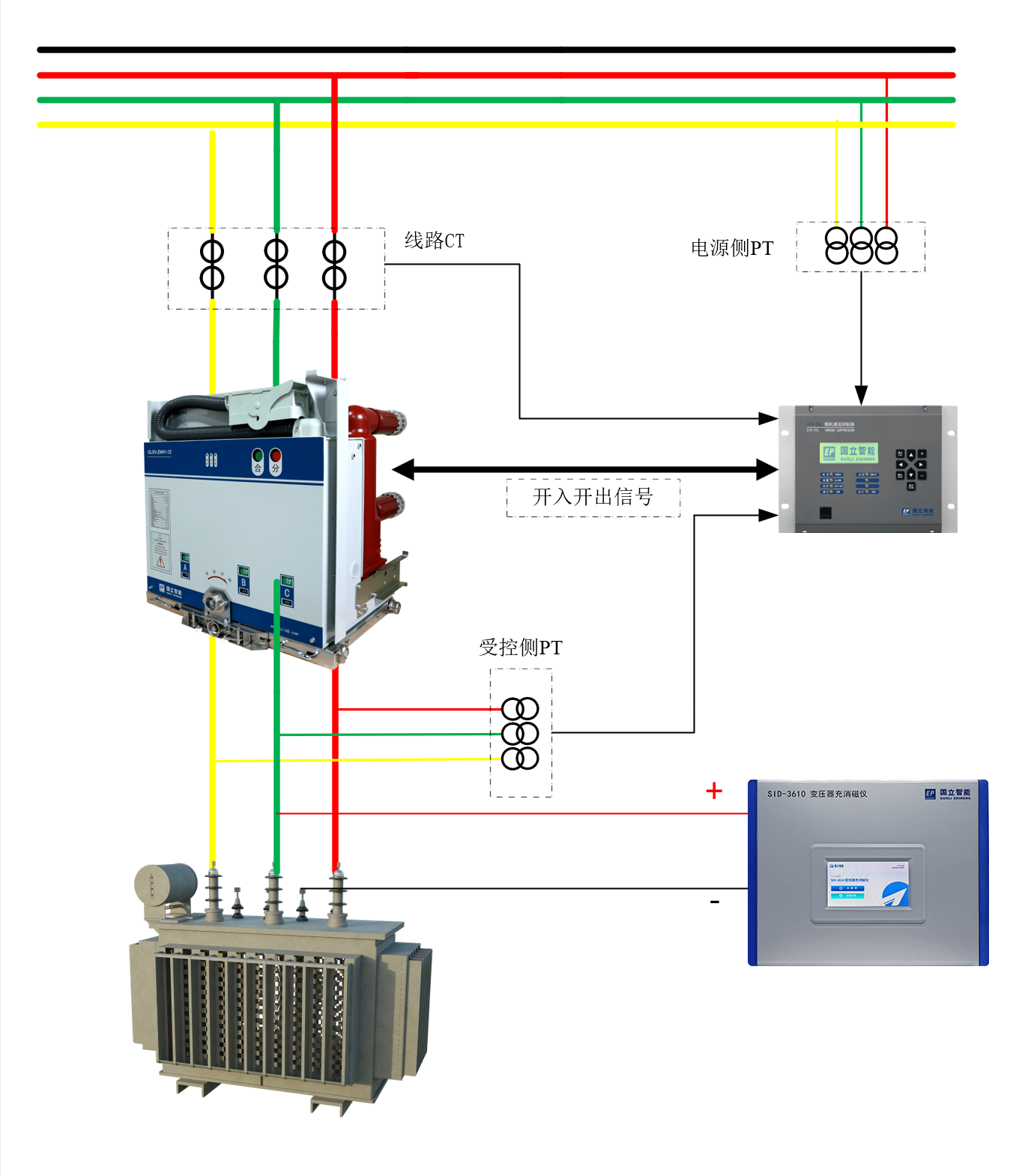

充磁＋相控解决方案示意图
主变参数 | |||
额定容量 | 20000kVA | 联结组标号 | YNd11 |
高压侧额定电压 | 35KV | 电压组合 | （35±2×2.5％）/10.5KV |
高压侧额定电流 | 329.9A | 高压侧CT变比 | 2000/5 |

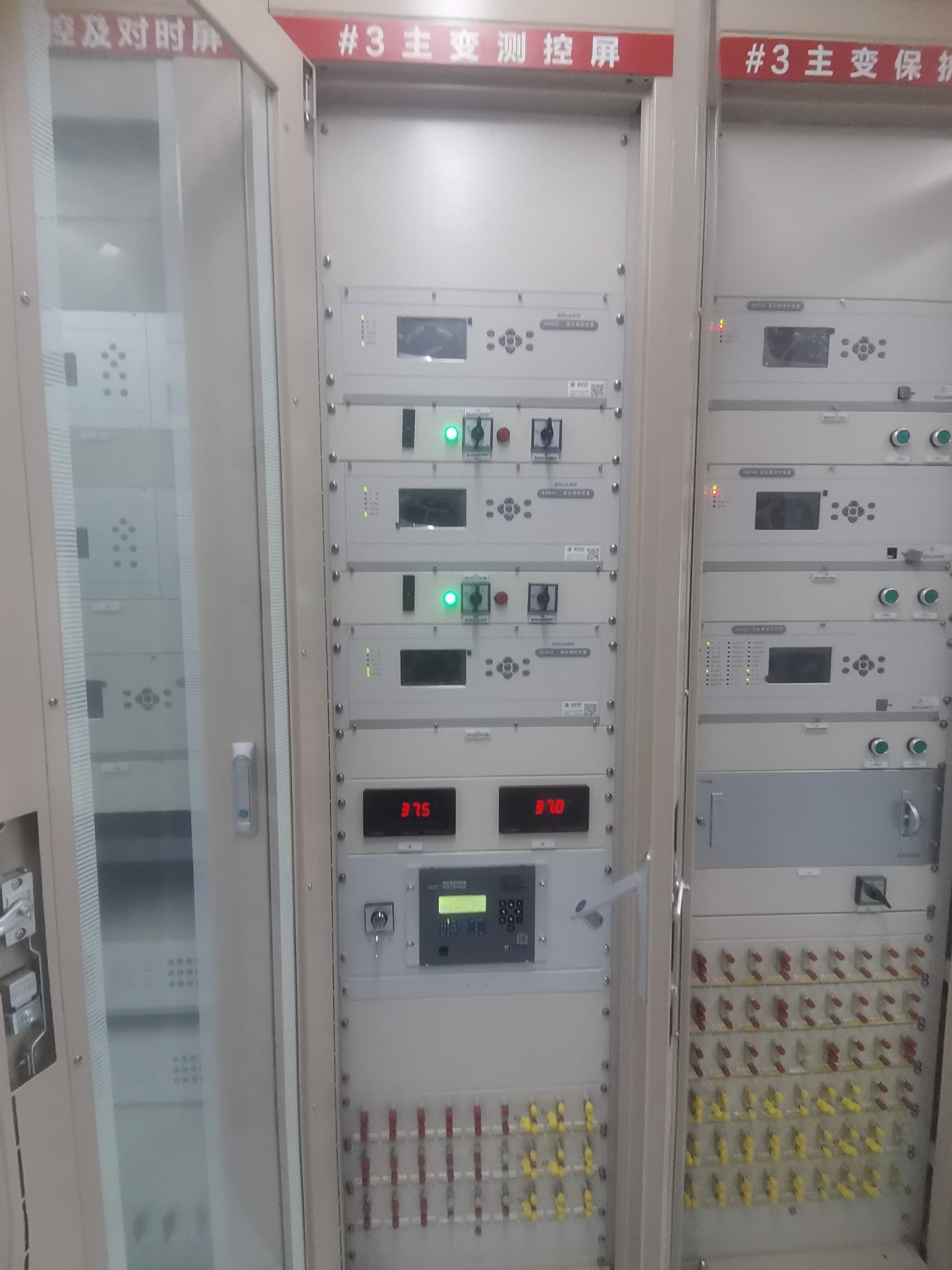

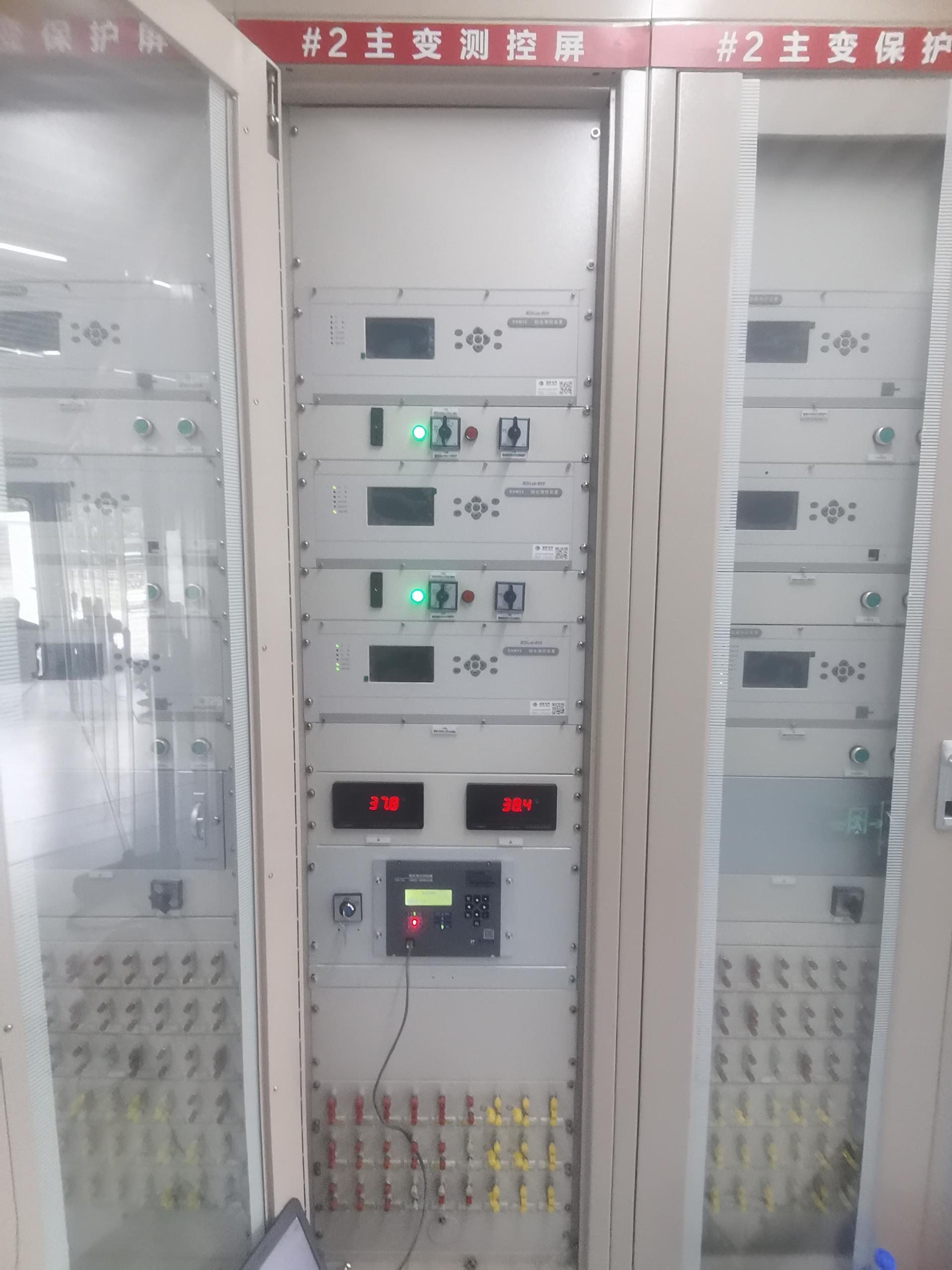

2号涌流抑制器 3号涌流抑制器
一张表看懂效果
使用充磁＋相控解决方案的投运数据如下：
2号主变数据
合闸 | 第一次 | 第二次 | 第三次 |
控制方式 | 充磁+相控 | 相控 | 相控 |
A相涌流倍数 | 0.14倍 | 0.08倍 | 0.07倍 |
B相涌流倍数 | 0.12倍 | 0.04倍 | 0.05倍 |
C相涌流倍数 | 0.13倍 | 0.08倍 | 0.07倍 |
最大涌流倍数 | 0.14倍 | 0.08倍 | 0.07倍 |
3号主变数据
合闸 | 第一次 | 第二次 | 第三次 | 第四次 |
控制方式 | 充磁+相控 | 相控 | 相控 | 相控 |
A相涌流 | 0.13倍 | 0.10倍 | 0.09倍 | 0.08倍 |
B相涌流 | 0.13倍 | 0.09倍 | 0.09倍 | 0.08倍 |
C相涌流 | 0.11倍 | 0.07倍 | 0.08倍 | 0.08倍 |
最大涌流 | 0.13倍 | 0.10倍 | 0.09倍 | 0.08倍 |
通过投运数据可以清晰看到，变压器的励磁涌流被抑制到了0.14倍以下！
涌流压得住，光伏才能真正“跑起来”
常规变压器空载合闸时，往往会爆发5~8倍额定电流的励磁涌流。这种“瞬间暴击”不仅威胁设备寿命，更会引发电压骤降和保护误动，导致一送电就跳闸。
这也是光伏电站长期以来的运维痛点：夜间或阴雨天不发电时，明明该停机节电，却因为害怕涌流冲击，不得不让变压器一直空转耗电，不敢关停。
而采用变压器充磁+相控方案后，合闸涌流被压制到了惊人的0.14倍。几乎消除了物理冲击，变压器终于不再“带病硬扛”。只有彻底驯服了这只拦路虎，光伏电站才能真正实现按需启停，让每一度电都跑得毫无负担。
产品小贴士

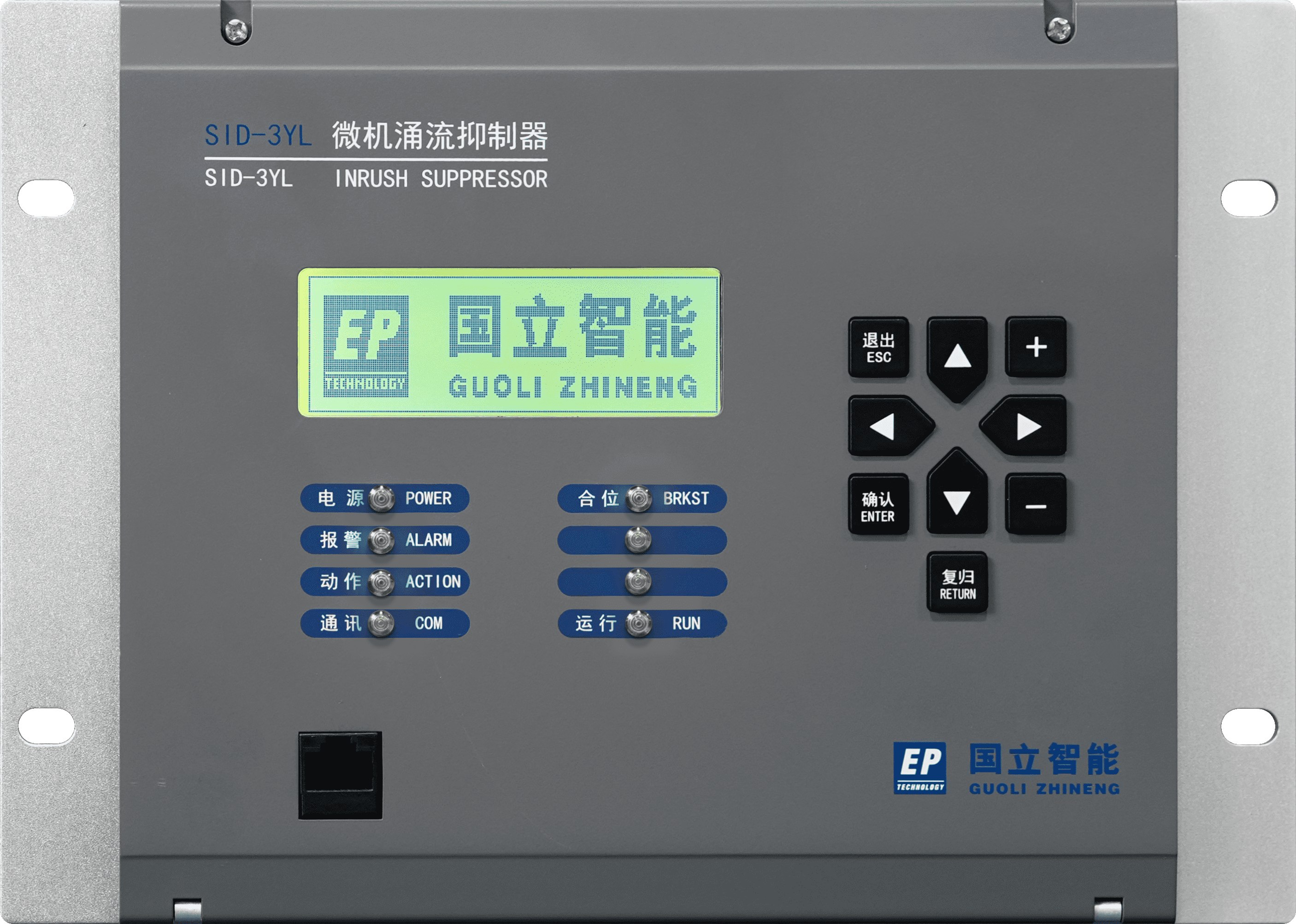

1.SID-3YL涌流抑制器 核心亮点
支持三相联动断路器：装置自动计算分闸剩磁角度，使对应相的偏磁与剩磁恰好抵消，无需分相操作即可实现涌流抑制
免控分技术：独创剩磁在线监测，无需控制分闸，应用更灵活
超高精度：分相/联动相位精准控制(±3°)
多场景兼容：适配不同厂家、不同电压等级变压器及电容器组、电抗器等非线性负载
2.SID-3610变压器冲消磁仪 核心亮点
首合及检修后投运： 主动充磁对铁芯磁通进行定量控制，解决传统相控技术无法应对的首合及检修后消磁的投运问题
高精度可控充磁： 独创充磁技术，根据变压器参数智能计算，实现充磁效果精准可控
一键式操作：首次设置后无需重复配置，一键触发完成充磁
非侵入式安装：即装即拆，操作便捷，方便现场部署
多变压器参数管理：支持多台变压器数据存储，一套装置适配多套设备
从辽宁钢厂到更多新能源项目，国立智能用一个个现场数据证明：涌流治理，不需要玄学，只需要硬核技术。阵列变压器励磁涌流冲击，一套充磁＋相控解决方案，让问题迎刃而解。
