SID-408(B)
发电厂保安电源自动切换装置SID-408B 是一款集“常规备用电源与应急柴油发电电源自动切换控制”于一体的智能电源控制装置，适用于工业、能源及关键负载场景下的不停电供电需求。装置内置多种备投方案，支持多开关组合切换及并联/串联/半自动等多种切换方式，可实现 一键无扰动倒闸、自动回切与自投自复。
SID-408B 具备柴油发电机自动启停控制、并联切换同期检测、二次失压检测、低压减载及完善的事件与录波记录功能，支持 IEC 61850、IEC 103、Modbus 等多种通信规约，便于接入调度及监控系统。产品采用工业级高可靠硬件与实时嵌入式系统设计，结构紧凑、安装灵活，能够在复杂工况下实现 快速、安全、可靠的电源切换控制。
主要功能
默认开放3种备投方案,支持4个开关的常规及应急柴发电源备投组合
常规备用电源及应急柴发电源的自动选择投入功能
合环操作快速自动解耦合功能
支持多种开关切换方式，满足并联切换、串联切换、并联半自动等需求
柴油发电机自动启动及停机控制
开关控制回路断线告警功能与出口重动选择配置功能
具备手动及自动切换启动方式，如手动正常切换、非正常工况切换、自动回切
二次失压检测及切换功能
开关合闸时间测量及记录功能，完备的各类动作及遥信事件追忆功能，可导出备份
并联切换同期检测功能，一键操作实现不停电倒闸
开关异常监视闭锁告警功能
支持并网过程录波，并可通过上位机软件查看和分析录波数据
自动回切满足自投自复功能需求
分段控制低压减载功能
支持B码对时、SNTP对时，Modbus，IEC 61850、IEC 103等多种通讯规约
技术特点
标准加强型单元机箱，按抗强振动、强干扰设计
标准4U半宽机箱，方便开关柜或配电柜小空间安装或改造施工
集成电路采用工业品或军品，高稳定性、可靠性
高速高精度多路A/D同步采样技术，保证快速响应及测量高精度
软件基于实时嵌入式操作系统和TCP/IP协议栈，稳定可靠、易于扩展
全中文菜单人机交互界面，信息详细直观，操作、调试方便
内嵌多种备用电源自投方案，适用各种供电场景，可根据需求定制特殊方案
具备手动、自动、自投自复等多种切换启动方式
常规备用电源及应急柴发电源的自动选择投入，灵活应用于多种供电工况
柴油发电机自动启动及停机控制，减少人为操作工作量及出错概率
二次失压检测及切换功能，实现多个备用电源的自动选择及切换
支持多种通讯协议接入监控后台
人机界面友好，支持多国语言在线切换显示
大容量的信息记录功能
产品参数
机箱结构

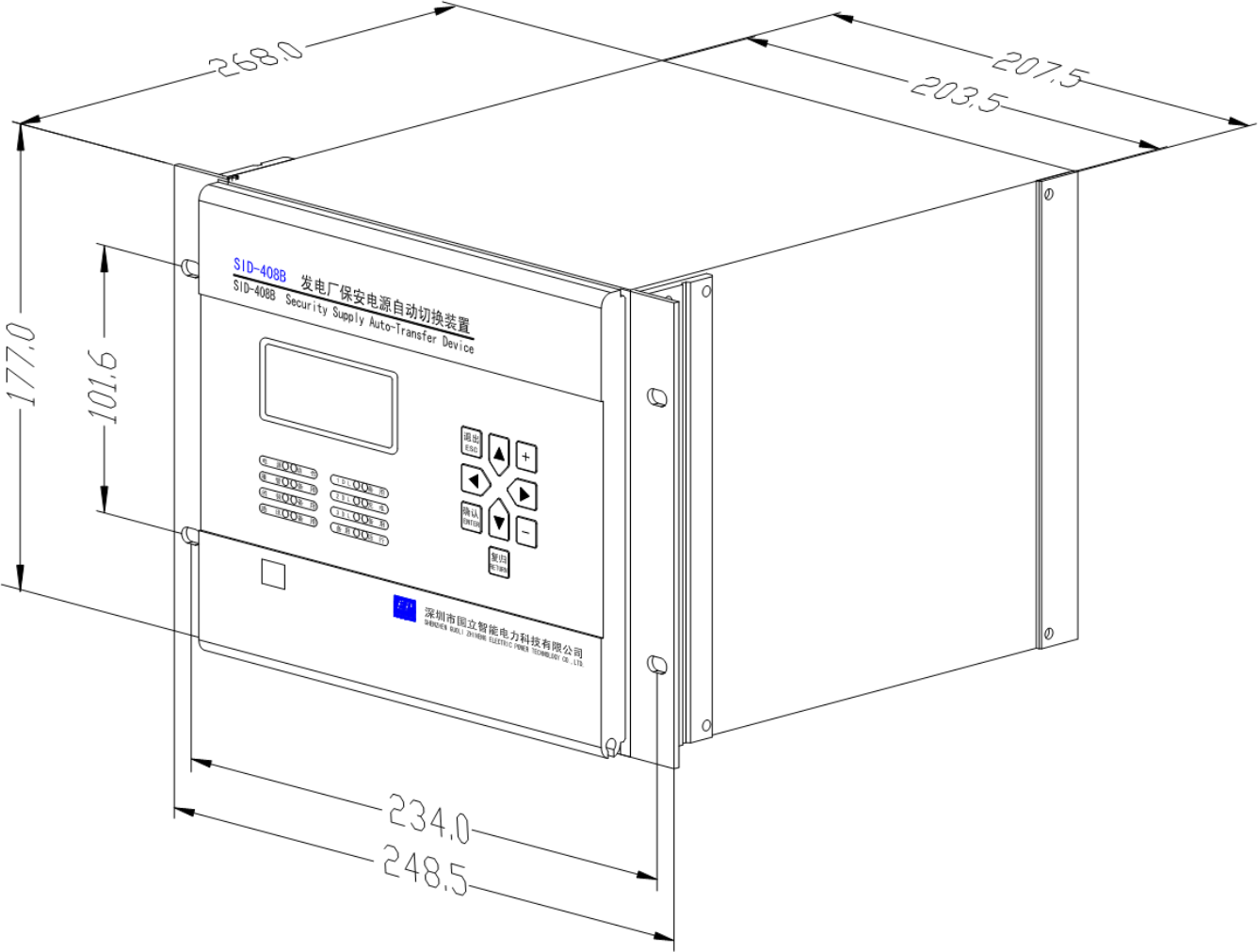

4U半宽，背部插拔
装置工作电压
110/220V AC/DC
额定频率
50Hz 或 60Hz
PT额定电压
100V 或 57.7V 或 380V
CT额定电流
1A 或 5A
开入量额定电压
110/220V DC
开出继电器
无源节点
通讯接口
串口*3，网口*3
工作温度
-25℃～+55℃
