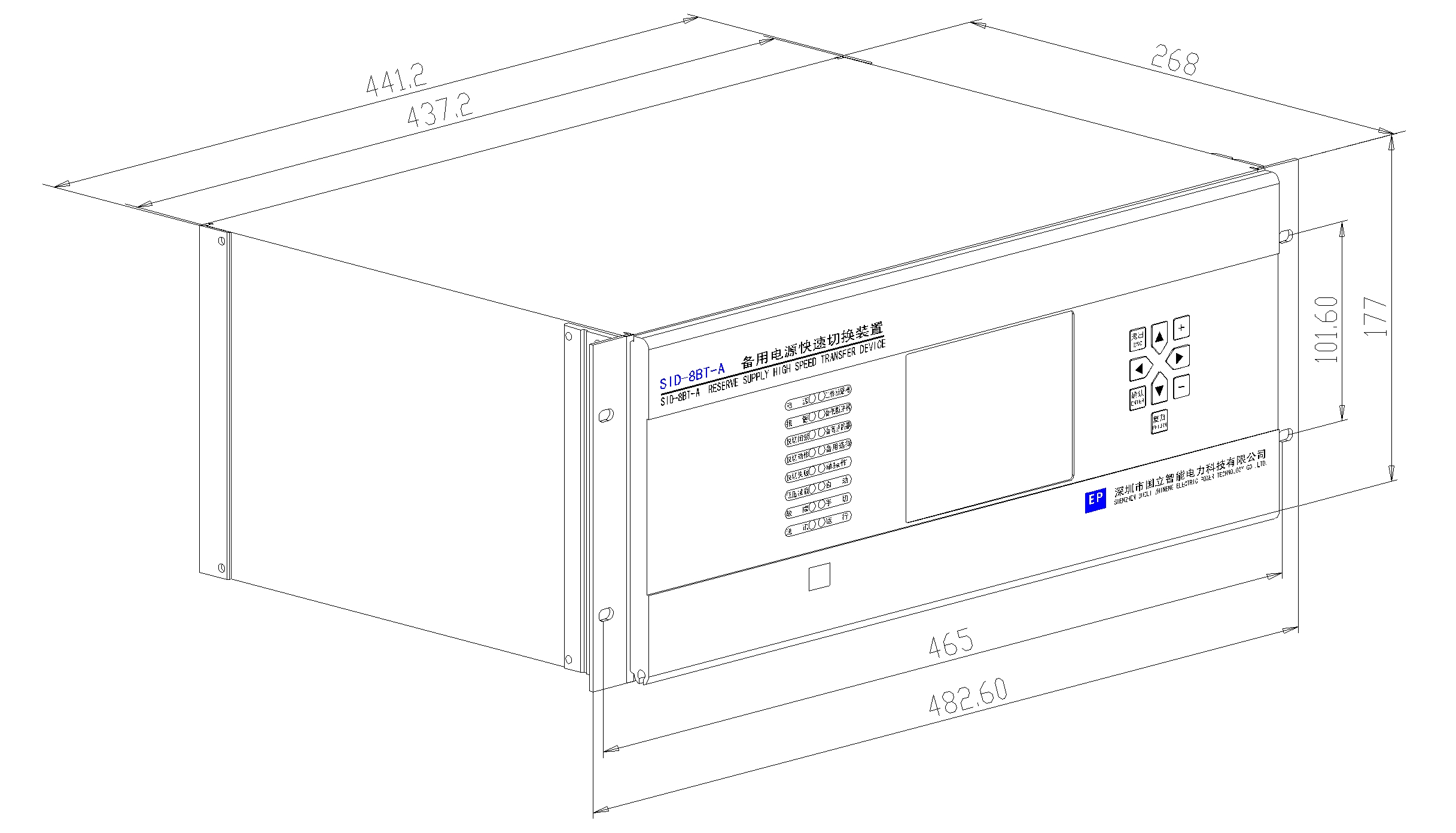

SID-8BT-A
备用电源快速切换装置SID-8BT-A是一款高性能电源快速切换控制装置，支持毫秒级快速切换响应及高精度多路A/D同步采样技术（每周波64点），确保厂用电系统在电源故障时无缝切换至备用源。
集成非正常工况切换、事故切换、手动切换三大模式，涵盖串联、同时、并联等6种切换逻辑；具备母线电压不平衡闭锁、开关状态异常判别、故障闭锁等智能防护功能，有效防止误动作。
支持长达3秒的切换录波与事件记录，配备双以太网口及多路RS485接口，兼容IEC 61850、IEC 60870-5-103、Modbus等通讯协议，广泛适用于电厂、化工、冶金等高可靠性供电要求的工业领域。
主要功能
支持残压/同期捕捉/耐受电压多准则切换
母线失压或开关误跳时自动启动串联切换
接收保护接点信号触发串联/同时切换
可实现自动并联同期切换
电压不平衡闭锁
断路器状态异常检测
二段式低压减载保护
TV断线实时监测
故障录波与分析
开关合闸时间精准测量
切换动作报告直接显示功能，完备的各类动作及遥信事件追忆功能，可导出备份，可通过上位机软件查看和分析录播数据
5种组合条件实现的切换合闸准则，包括快速切换、耐受电压切换、同期捕捉切换、残压切换、长延时切换
支持多种开关切换方式，满足并联切换、串联切换、同时切换、并联半自动等需求
集成电路采用工业品或军品，高稳定性、可靠性。多级快切组网配合，实现多台装置的有序快速动作
支持B码对时、SNTP对时，Modbus，IEC 61850、IEC 103等多种通讯规约
技术特点
高速、安全的捕捉电动机耐受电压快切算法将事故切换速度提高到极致；
支持快速切换、捕捉电动机群耐受电压、同期捕捉等多种快切准则；
支持双方向切换、厂用电正常切换倒闸功能；
机组起机、停机期间的单开关操作功能；
支持保护启动、母线失压启动、开关误跳启动切换；
完备的事件追忆和动作录波功能，自动储存各种切换操作记录；
支持传动调试、通讯调试、开关时间检定，确保切换逻辑正确性，避免误动作；
可与涌流抑制器配合使用支持起备变冷备用，创造可观的经济效益。
产品参数
额定频率
50Hz 或 60Hz
PT额定电压
100V 或 57.7V
开入量额定电压
110/220V DC
开出继电器
无源节点
通讯接口
串口*3，网口*3
工作温度
-20~+55°C
贮存温度
-20~+80°C
