某热电联产电厂电蓄热调峰改造
SID-3YL 涌流抑制器投运实录
某热电联产电厂的240MVA 有载调压电炉变未配置任何涌流抑制措施，2025 年 12 月 31 日先后 5 次合闸充电，频繁出现运行机组负荷大幅波动的问题，特别是第 3、4 次合闸时，机组负荷波形特别剧烈，经过排查发现是励磁涌流问题导致。
变压器产生的涌流冲击不只威胁变压器本体——瞬态功率摆动会直接冲击运行机组的有功输出与厂用电电压，联产供热参数也会随之波动；若引发保护误动，更会造成合闸失败、充电中断等重大事故。
变压器空载合闸会出现励磁涌流。若合闸瞬间铁芯留有剩磁，且合闸偏磁与剩磁极性相同，二者形成的暂态磁通与稳态磁通叠加，铁芯内部总磁通往往会大于饱和磁通，导致产生励磁涌流，达到额定电流的数倍。充电越频繁、间隔越短，剩磁状态越难预料。
电炉变频繁投切，电厂对方案的要求很明确：效果稳、动作可靠、改造小。行业上常见三条路线：一般的合闸电阻法靠串入电阻限流，需要增加旁路开关，成本较高，后期维护困难，且电阻热容量限制操作频次，不适合频繁投切；串联电抗器只"限"不"消"，长期接入有损耗、占空间。
选相合闸则按剩磁角度选择合闸时刻，从源头抵消偏磁。综合抑制效果与改造量，项目最终选用相控路线。电厂随后为电炉变加装我公司 SID-3YL 涌流抑制器。
它的原理不是"堵"，而是"挑"：分闸时自动记录铁芯剩磁角度，下次合闸按此角度选择合闸时刻，让合闸偏磁与剩磁相互抵消、磁通不饱和，从源头抑制涌流。

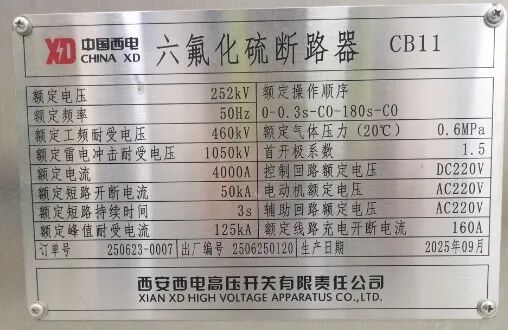

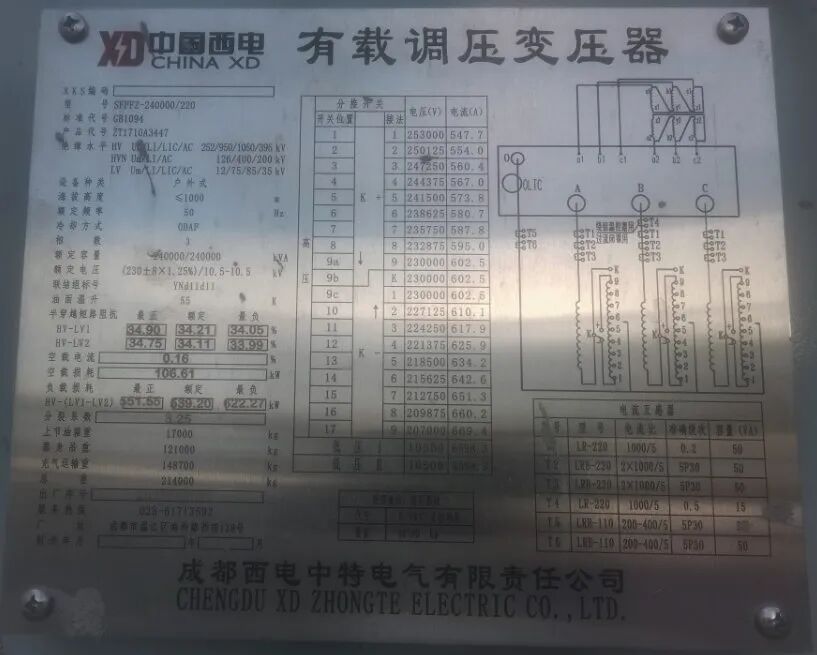

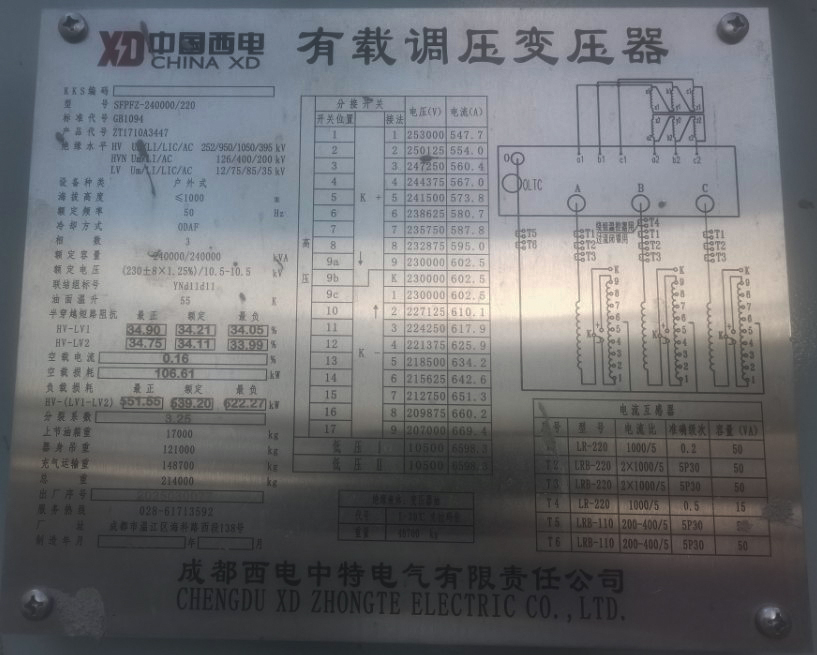

主变铭牌（240MVA 有载调压变压器）与断路器铭牌（CB11）

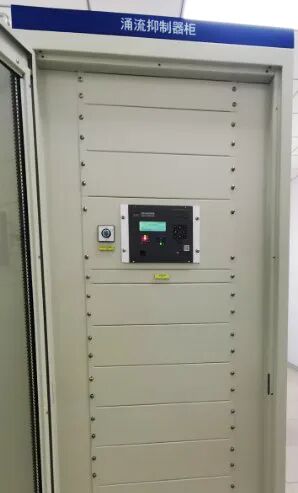

SID-3YL 涌流抑制器屏柜（现场）
2026 年 9 月 12 日，现场进行 真实场景投切试验。
第一次随机合闸，B 相涌流冲到 7.62A（3.41 倍），1 号机组有功 1 秒内连降带升，波动达 120MW。
第二、三次使用涌流抑制器进行投切，涌流分别降至 1.91A（0.85 倍）和 2.14A（0.95 倍），机组有功波动变为"无波动"和仅 0.6MW。
合闸次序 | 最大涌流 | 涌流倍数 | 1 号机组有功波动 |
第 1 次 | 7.62A | 3.41 倍 | 1 秒内连降带升，波动 120MW |
第 2 次 | 1.91A | 0.85 倍 | 无波动 |
第 3 次 | 2.14A | 0.95 倍 | 波动 0.6MW |
注：第2、3两次相控结果的小幅差异（0.85/0.95 倍）源于断路器合闸分散性与剩磁估算误差，属正常现象——相控的价值在于把涌流稳定压制在 1 倍以内

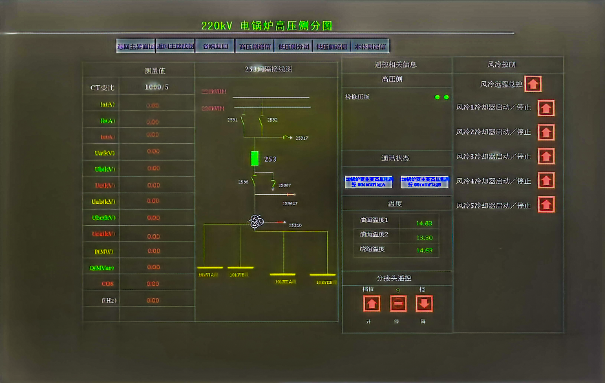

电厂 220kV 电锅炉高压侧监控分图

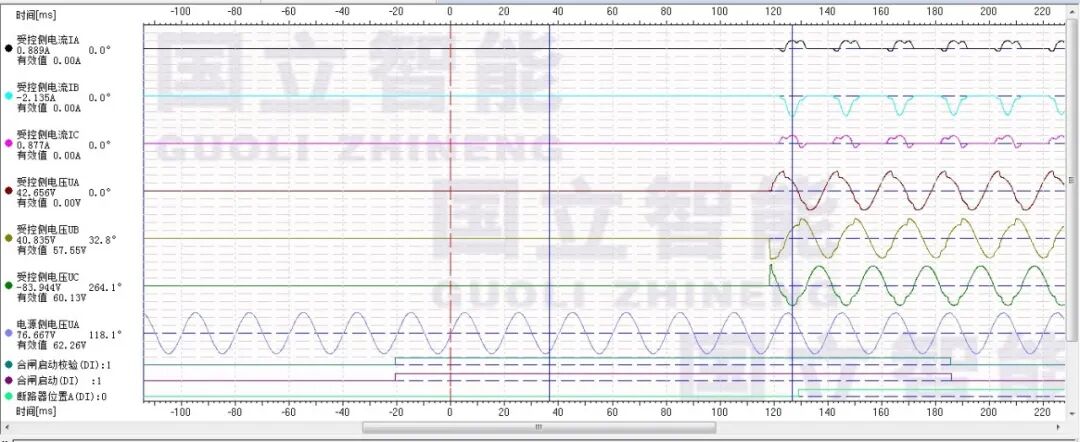

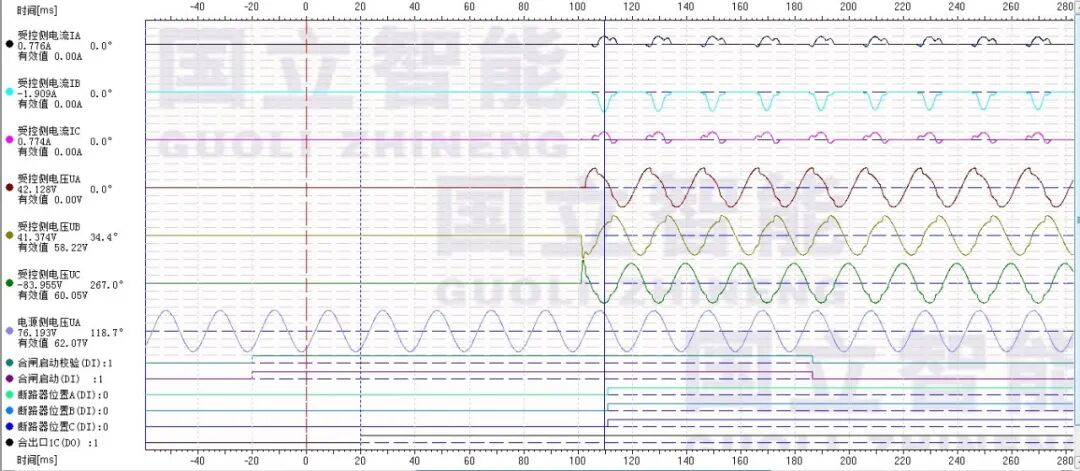

第 1 次合闸录波：B 相涌流 7.62A（3.41 倍）

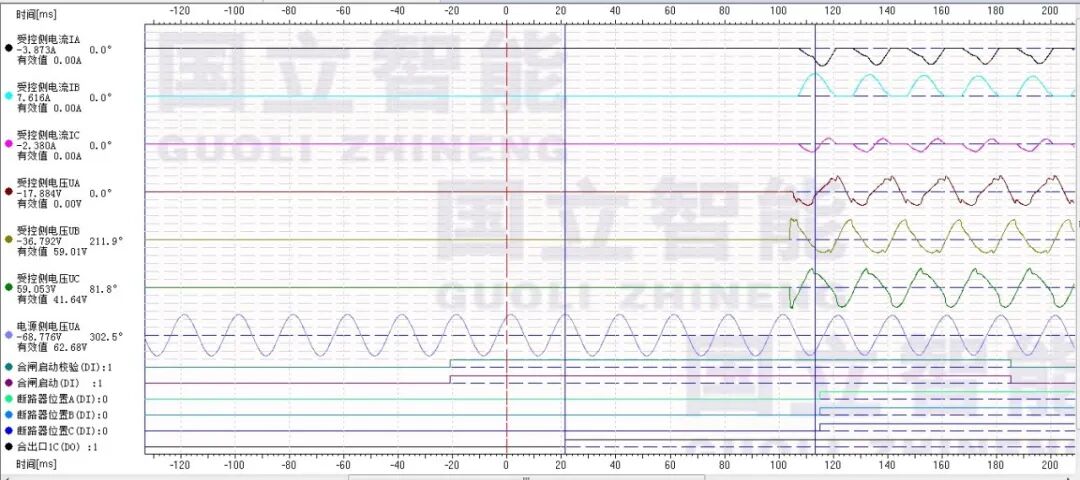

第 2 次合闸录波：B 相涌流 1.91A（0.85 倍）
第 3 次合闸录波：B 相涌流 2.14A（0.95 倍）
励磁涌流从 3.41 倍降到 0.95 倍，机组功率扰动从 120MW 降到 0.6MW——国立智能的涌流抑制器把一次惊心动魄的充电，变成了平稳操作。
